Snel antwoord: hoe u een connector op uw gasapparaat aansluit
De juiste roestvrijstalen gasapparaatconnector wordt geselecteerd door drie dingen tegelijk te matchen: de inlaatdiameter van het apparaat, de fysieke afstand tussen het apparaat en de afsluiter, en het type eindfitting dat vereist is voor de lokale installatie. Voor de meeste residentiële gasfornuizen geldt: Nominale diameter van 1/2 inchchchchchchch roestvrijstalen gegolfde gasbuis in een lengte van 24 tot 48 inch dekt de gebruikelijke keukenindelingen. Gasdrogers gebruiken doorgaans dezelfde diameter van 1/2 inch, maar in een langere oplage van ongeveer 48 tot 60 inch, zodat de eenheid naar voren kan worden getrokken voor reiniging. Gasboilers vragen vaak om een 3/8 inchchch of 1/2 inch connector, afhankelijk van de BTU-ingang van het apparaat. Het controleren van het typeplaatje van het apparaat of de installatiehandleiding voor de vereiste inlaatgrootte voordat u een connector bestelt, is de enige stap die de meeste verkeerde maatvoeringen voorkomt.
In de onderstaande secties worden de maatlogica, materiaalkwaliteit, standaardlengtes, structuur, installatiegewoonten en een reeks veelgestelde vragen besproken die zijn verzameld tijdens echte aankoopgesprekken over roestvrijstalen ribbelbuizen voor de aansluitende gastoestellen.
Waarvan is een roestvrijstalen gegolfde gasconnector gemaakt
Een roestvrijstalen gasapparaataansluiting behoort tot de familie van metalen slangen. In de kern zit een gegolfde roestvrijstalen buis, gevormd met een ringvormig (ringvormig) of spiraalvormig golfpatroon, waardoor een metalen buis kan buigen en buigen zonder te barsten. Die flexibele kern is doorgaans gewikkeld in een geëxtrudeerde zachte PVC-mantel die vlamvertragend is en bestand is tegen blootstelling aan ultraviolette straling, waardoor het onderliggende metaal wordt beschermd tegen slijtage, keukenvet en algemene slijtage. Aan elke kant zijn eindfittingen met schroefdraad bevestigd, zodat de connector een stijve gasleiding of afsluitklep aan het ene uiteinde kan verbinden met de eigen gasinlaat van het apparaat aan het andere uiteinde.
Meestal worden roestvrijstalen ribbelbuizen voor de aansluiting van gastoestellen geproduceerd Roestvrij staal van 304- of 304L-kwaliteit , gekozen vanwege de balans tussen corrosieweerstand, lasbaarheid en verouderingsprestaties op de lange termijn in vergelijking met gewoon koolstofstaal. Omdat de buis gegolfd is in plaats van gladwandig, kan deze kleine hoeveelheden trillingen en thermische uitzetting bij de verbinding absorberen, waardoor de spanning op schroefdraadverbindingen tijdens normaal gebruik, onderhoud of vervanging van het apparaat wordt verminderd.
In tegenstelling tot stijve zwarte ijzeren buizen hoeft een roestvrijstalen flexibele gasleiding niet ter plaatse te worden doorgesneden, van schroefdraad voorzien of gebogen. Het wordt geïnstalleerd als een kant-en-klaar geheel, wat een van de redenen is waarom gegolfde roestvrijstalen gasslangen de gebruikelijke keuze zijn geworden voor het aansluiten van huishoudelijke apparaten die af en toe moeten worden verplaatst voor reiniging of onderhoud, zoals fornuizen en drogers.
Binnenin de connector: kerncomponenten en hoe ze in elkaar passen

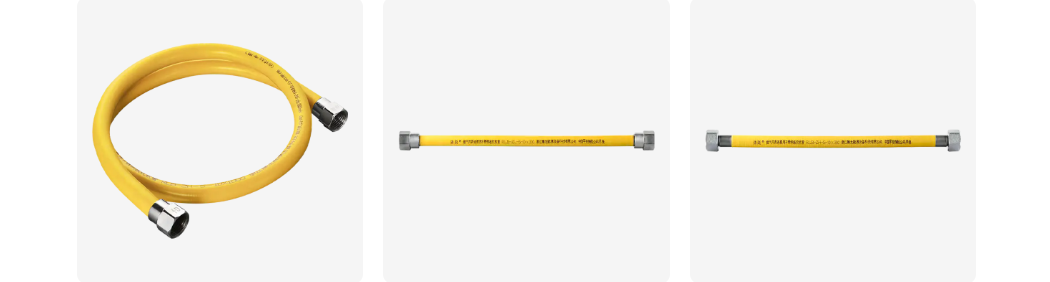

Het onderstaande diagram toont de belangrijkste onderdelen van een typische roestvrijstalen gegolfde gasconnector, waarbij de beschermende mantel gedeeltelijk is weergegeven, zodat de gegolfde kern eronder zichtbaar is.
- Eindmoer - grijpt in de schroefdraad van de afsluiter van het toestel of de gaskraan.
- Gegolfde roestvrijstalen buiskern - de drukdragende leiding, gegolfd om buigen mogelijk te maken zonder knikken.
- Beschermende PVC-jas - beschermt de metalen kern tegen slijtage, vocht, vet en blootstelling aan ultraviolette straling.
- Draadconnector - mannelijke of vrouwelijke schroefdraad die past bij de regionale sanitairnorm die wordt gebruikt.
- Afdichtring - vormt een lekdichte afdichting waar de connector de klep of de poort van het apparaat raakt.
Belangrijke factoren die u moet controleren voordat u een connector selecteert
Diameter en gasstroomcapaciteit
De binnendiameter van een roestvrijstalen flexibele gasbuis bepaalt hoeveel gas er per minuut doorheen kan. Een te kleine connector op een apparaat met een hoog BTU kan de doorstroming beperken en de prestaties van de brander beïnvloeden, terwijl een te grote connector eenvoudigweg routeringsruimte verspilt zonder extra voordelen toe te voegen. Het afstemmen van de connectordiameter op de inlaatfitting van het apparaat is het uitgangspunt en geen bijzaak.
Totale lengte en routeringsafstand
Door de werkelijke afstand van de afsluiter tot de inlaat van het apparaat te meten, inclusief eventuele bochten rond kasten of muuruitsparingen, wordt voorkomen dat u een connector bestelt die te kort is om te bereiken of zo lang dat overtollige speling achter het apparaat moet worden opgerold.
Eindfittingtype en draadstandaard
Gloed fittingen, mannelijke ijzeren buizen (MIP) en vrouwelijke ijzeren buizen (FIP) zijn de gebruikelijke configuraties. De klepuitlaatdraad en de inlaatdraad van het apparaat komen niet altijd overeen, dus als u beide uiteinden vóór aankoop bevestigt, voorkomt u dat u later een adapter moet kopen.
Materiaalkwaliteit en wanddikte
Een 304 roestvrijstalen gasconnector is de gebruikelijke basis voor huishoudelijk gebruik binnenshuis en licht commercieel gebruik vanwege de corrosieweerstand in typische keuken- en bijkeukenomgevingen. De wanddikte heeft invloed op zowel de flexibiliteit als de druktolerantie, dus voor zwaardere commerciële installaties kan een buis met dikkere wanden nodig zijn.
Werkdrukwaarde
Elke connector is geschikt voor een maximale werkdruk. Huishoudelijke aansluitingen op aardgas en propaan werken over het algemeen op lage druk, maar commerciële keukenapparatuur of grotere regelaaraansluitingen kunnen op een hogere druk werken, waardoor een connector met dienovereenkomstige classificatie nodig is.
Maattabel voor connectoren per type gastoestel
De onderstaande tabel geeft een overzicht van de typische nominale diameters en lengtebereiken van gewone huishoudelijke en licht commerciële gastoestellen. De werkelijke vereisten moeten altijd worden gecontroleerd aan de hand van de specifieke handleiding van het apparaat, aangezien de vermogens per model verschillen.
| Toesteltype | Typische nominale diameter | Typisch lengtebereik | Gemeenschappelijke eindfitting |
|---|---|---|---|
| Gasfornuis / kookplaat | 1/2 in | 24 - 48 inch | Gloed of MIP |
| Gasboiler | 3/8 - 1/2 inch | 24 - 36 inch | Flare |
| Gasdroger | 1/2 in | 48 - 60 inch | Gloed of MIP |
| Gasmeter / Regelaar | 3/4 - 1 inch | 12 - 24 inch | MIP/FIP |
| Wand-/ruimteverwarmer | 3/8 in | 18 - 36 inch | Flare |
| Buitengrill / terrasverwarmer | 1/2 in | 36 - 60 inch | Flare of snelkoppeling |
Standaardlengtes en hoe u de juiste kiest
Gegolfde roestvrijstalen gasslangen worden gewoonlijk op voorraad gehouden in een reeks standaardlengtes, zodat installateurs voor elke klus de beste match kunnen kiezen in plaats van op maat te bestellen. Een praktische aanpak is het meten van de afstand in een rechte lijn van de klepuitlaat tot de inlaat van het apparaat, een kleine marge toevoegen voor een zachte bocht in plaats van een krappe hoek, en naar boven afronden naar de volgende beschikbare voorraadlengte. Door de connector enigszins los te laten, in plaats van strak uitgerekt, kan het apparaat naar voren worden getrokken voor reiniging of onderhoud zonder dat er spanning op de eindfittingen komt te staan.
Het oprollen van een lange connector om ongebruikte speling op te vangen, wordt over het algemeen afgeraden. Herhaaldelijk strak oprollen kan ervoor zorgen dat de ribbels na jarenlang bewegen van het apparaat harder worden, dus het kiezen van een lengte die past bij de werkelijke freesafstand verdient de voorkeur boven het kopen van extra grote maten en het oprollen van de overtollige lengte.
304 roestvrij staal versus andere gangbare buismaterialen
Een gasaansluiting van roestvrij staal 304 heeft de voorkeur voor werkzaamheden aan gastoestellen binnenshuis, grotendeels vanwege het chroom- en nikkelgehalte, dat een dunne passieve oxidelaag op het oppervlak vormt die bestand is tegen vlekken en putjes in de typische keuken- of bijkeukenlucht. Vergeleken met 201 roestvrij staal, dat wat nikkel vervangt door mangaan om de kosten te verlagen, houdt 304 kwaliteit over het algemeen beter stand tegen langdurige blootstelling aan vocht en milde huishoudelijke schoonmaakmiddelen. Gegalvaniseerd koolstofstaal, dat soms wordt aangetroffen in oudere of goedkopere hardware, is afhankelijk van een zinklaag die na verloop van tijd kan doorslijten, waarna het onderliggende staal wordt blootgesteld aan corrosie.
Een roestvrijstalen flexibele gasbuis van de kwaliteit 304 of 304L heeft ook de neiging zijn flexibiliteit beter te behouden door herhaalde buigcycli, omdat de ribbels minder gevoelig zijn voor verharding en barsten in vergelijking met dunnere of lagere kwaliteit alternatieven.
| Eigendom | 304 roestvrij Steel | 201 roestvrij Steel | Gegalvaniseerd Steel |
|---|---|---|---|
| Corrosiebestendigheid | Hoger | Matig | Lager zodra de coating slijt |
| Flexibiliteit Retention | Goed | Goed | Matig |
| Typisch gebruik binnenshuis | Gemeenschappelijk | Gemeenschappelijk in budget lines | Tegenwoordig minder gebruikelijk |
Corrosiebestendigheid en prestaties op lange termijn tijdens gebruik
Het chroomgehalte in roestvrij staal 304 en 304L vormt een zelfherstellende passieve oxidefilm op het buisoppervlak. Wanneer het oppervlak wordt bekrast tijdens het hanteren of installeren, heeft die film de neiging zich vanzelf te hervormen bij normale blootstelling aan lucht. Dit is een van de redenen waarom roestvrij stalen gegolfde buizen voor de aansluitende gastoestellen nog steeds worden gespecificeerd boven gewone koolstofstalen alternatieven in keukens en bijkeukens waar vocht en incidenteel spatten gebruikelijk zijn.
De prestaties op lange termijn worden nog steeds beïnvloed door de installatieomgeving. Langdurig direct contact met schoonmaakmiddelen op chloorbasis, zoute lucht in de buurt van kustgebieden of stilstaand water rond de connector kan zelfs roestvrij staal in de loop van vele jaren geleidelijk aantasten. Door de connector vrij te houden van agressieve chemische spatzones en ervoor te zorgen dat de installatieruimte over een redelijke ventilatie beschikt, wordt een langere levensduur ondersteund.
Beste praktijken voor installatie en gebruik
- Sluit de gastoevoer af via de hoofd- of apparaatkraan voordat u een oude connector verwijdert.
- Inspecteer een nieuwe roestvrijstalen flexibele gasleiding op knikken, deuken of transportschade voordat u deze monteert.
- Vermijd bochten die strakker zijn dan de minimale buigradius van de connector, aangezien scherpe vouwen de ribbels kunnen verzwakken.
- Draai de eindmoer bij het vastdraaien in plaats van het buislichaam te draaien, waardoor de ribbels niet onder spanning komen te staan.
- Gebruik een sleutel van het juiste formaat en voorkom dat u de schroefdraadverbindingen te strak aandraait, verder dan nodig is voor een goede afdichting.
- Voer na installatie een zeep- en waterbellencontrole uit op elke verbinding om er zeker van te zijn dat er geen lekkage is voordat u de gasstroom herstelt.
- Leid de connector uit de buurt van brandervlampaden, ovendruppelgebieden en bewegende drogeronderdelen om hitte of mechanische slijtage te voorkomen.
Veelvoorkomende fouten die u moet vermijden bij het kiezen van een connector
- Hergebruik van een oude connector op een nieuw geïnstalleerd apparaat in plaats van een nieuw exemplaar op het nieuwe apparaat aan te brengen.
- Als u een diameter kiest die kleiner is dan de inlaat van het apparaat vereist, kan dit de gasstroom naar de brander beperken.
- Leid de connector door een opening in een kastdeur of ladepad waar deze in de loop van de tijd herhaaldelijk bekneld kan raken.
- Het negeren van de minimale buigradius van de fabrikant bij het samenknijpen van de connector in een krappe ruimte achter een apparaat.
- Het mixen van incompatibele draadtypen met geïmproviseerde adapters in plaats van een connector met de juiste eindfitting te kopen.
- Het overslaan van de lekcontrole na installatie, wat een snelle stap is die bevestigt dat elke verbinding goed is afgedicht.
Over Zhejiang Zhenlong Energy Equipment-technologie
Zhejiang Zhenlong Energy Equipment Technology Co., Ltd. onderzoekt, produceert en verwerkt energieapparatuur, met een productassortiment dat metalen slangen, componenten voor aardgaspijpleidingen, sanitaire fittingen, sanitair, kleppen, plastic producten en hardware omvat. Het bedrijf opereert vanuit een vestiging in Yuyao, Ningbo, Zhejiang, met een oppervlakte van ongeveer 40 hectare en een fabrieksgebouw van ongeveer 30.000 vierkante meter.
De productiecapaciteit omvat 30 las- en vormlijnen samen met 2 ononderbroken smeltwaterstofovenlijnen, ondersteund door testapparatuur zoals een spectrometer voor analyse van metaalmateriaal en een stromingsdichtheidstester die wordt gebruikt om voltooide assemblages te controleren voordat ze de fabriek verlaten. Als fabrikant van roestvrijstalen gasconnectoren en leverancier van roestvrijstalen gasconnectoren produceert het bedrijf roestvrijstalen gegolfde buizen voor de aansluitende gastoestellen naast gerelateerde producten voor metalen slang- en pijpfittingen, ondersteund door een intern onderzoeks-, ontwerp- en productieteam.
Zhejiang Zhenlong Energy Equipment Technology werkt als fabrikant van flexibele gasconnectoren en blijft samenwerkingsrelaties opbouwen met partners in binnen- en buitenland rond gedeelde productiedoelen.
Veelgestelde vragen
Q1. Wat is een RVS gasaansluiting?
Een flexibele metalen slang die een gastoevoerklep verbindt met de inlaat van een apparaat, gebouwd rond een gegolfde 304 of 304L roestvrijstalen buiskern met een beschermende PVC-mantel en schroefdraadeindfittingen.
Vraag 2. Wat is een gegolfde roestvrijstalen gasbuis?
De geribbelde, accordeonvormige metalen buis in het midden van de connector. De ringvormige of spiraalvormige ribbels geven de buis flexibiliteit terwijl de gasdruk over de gehele lengte nog steeds veilig wordt vastgehouden.
Q3. Wat is een flexibele gasapparaataansluiting?
Elke connector die is ontworpen om te buigen en te buigen tijdens de installatie en de beweging van het apparaat, in tegenstelling tot stijve zwarte ijzeren of koperen buizen. Roestvrijstalen gegolfde connectoren zijn de meest voorkomende flexibele optie die binnenshuis wordt gebruikt.
Q4. Waar worden roestvrijstalen gasaansluitingen voor gebruikt?
Aansluiting van een vaste gasleiding of afsluitklep op huishoudelijke en commerciële gastoestellen, waardoor een kleine bewegingsvrijheid mogelijk is voor reiniging, onderhoud of vervanging van het toestel.
Vraag 5. Welke apparaten gebruiken gasaansluitingen?
Gasfornuizen en kookplaten, ovens, tankloze en boilers, wasdrogers, muur- of ruimteverwarmers, gashaarden, meters en kookapparatuur voor buiten, zoals grills en terrasverwarmers.
Vraag 6. Wat is het verschil tussen een gasslang en een gasaansluiting?
De twee termen beschrijven vaak hetzelfde product. Connector verwijst meestal naar de vaste, aan de norm voldoende assemblage die een apparaat met een afsluiter verbindt, terwijl slang soms een meer algemene flexibele buis kan beschrijven.
Vraag 7. Welke maat gasaansluiting heb ik nodig?
De juiste maat hangt af van de diameter van de inlaatfitting van het apparaat, de BTU-behoefte en de fysieke afstand tot de afsluiter. Het typeplaatje van het apparaat of de installatiehandleiding zijn de meest betrouwbare plaats om te controleren.
Vraag 8. Welke maat gasaansluiting wordt gebruikt voor een gasfornuis?
De meeste gasfornuizen en kookplaten voor huishoudelijk gebruik gebruiken een connector met een nominale diameter van 1/2 inch, meestal tussen de 24 en 48 inch lang, hoewel sommige modellen mogelijk een andere maat nodig hebben, zoals aangegeven in de handleiding.
Vraag 9. Welke maat gasaansluiting wordt gebruikt voor een gasdroger?
Gasdrogers gebruiken gewoonlijk ook een connector met een nominale diameter van 1/2 inch, meestal in een langere lengte van ongeveer 48 tot 60 inch, zodat de droger kan worden uitgetrokken voor toegang tot de pluizenvanger en reiniging.
